消防車上的無線遙控炮的詳細介紹篇
發布時間:2014/3/31 16:41:34    查看次數:6119

    湖北江南專用特種汽車有限公司是專業生產銷售一體的消防車生產廠家,現在我來介紹一下消防車上的無線遙控炮的使用說明電控消防炮,是我廠吸取國內外電控消防炮先進技術、廣泛征求電控消防炮用戶意見而最新自行設計的,該炮為電動有線(或無線遙控)直流驅動,充分實現了操作人員與火災現場遠距離分隔的優點,能很好地保護滅火人員的人身安全。該炮具有結構新穎,性能穩定可靠,操作靈活,維修方便、射程遠、重量輕、體積小等特點。當噴射水柱時,可撲滅固體火災;當噴射開花水霧時,可用于火場降溫冷卻、消防搶險;當噴射泡沫時可撲甲、已、丙類液體引發的火災。本產品適用于大空間智能滅火、消防配備輕型消防車、消防艦艇,也可做消防主戰車車前炮用于清除消防車附近火源,有效地保護消防車自身安全,同時,該炮還可作為工礦企業、倉庫、博物館、展覽廳、油田、貯罐等場所的固定式消防滅火設備,主要規格、技術參數及性能均符合中華人民共和國標準《消防炮通用技術條件》要求。

一、       主要技術參數及性能

名稱

型號

流量(L/s)

射程

(m)

工作

壓力             (MPa)

最大仰角          (°)

最小俯角(°)

水平轉角     (°)

重量

kg

XX

PSKD20

20

50

1.0

90

-90

0360

20

600X300X325

PSKD30

30

55

25

600X300X325

PSKD40

40

60

PSKD50

50

65

1.2

75

-45

0360

40

645X305X435

PSKD60

60

70

PSKD70

70

75

PSKD80

80

80

名稱

型號

流量(L/s)

射程

(m)

工作

壓力             (MPa)

最大仰角          (°)

最小俯角(°)

水平轉角     (°)

重量

kg

XX

PLKD24

24

45

1.0

75

-15

-170+170

25Kg

900X300X400

PLKD32

32

50

PLKD40

40

55

PLKD48

48

60

1.2

75

-15

-170

+170

45Kg

950X350X450

PLKD64

64

65

PLKD80

80

70

移動

式電控消防水炮

PSKDY20

20

50

1.0

70

30

-45

+45

30Kg

950X750X650

PSKDY30

30

55

950X750X650

PSKDY40

40

65

950X750X650

PSKDY50

50

75

950X750X650

移動式電控消防泡沫水兩用炮

PLKDY24

24

40

1.0

70

30

-45

+45

30Kg

1300X750X

650

PLKDY32

32

48

1300X750X

650

PLKDY40

40

54

1300X750X

650

PLKDY48

48

60

1300X750X

650

注:1、調試范圍:水平回轉角360º,最大仰角90º,超過60º。最大俯角角-45º。

2、可噴射水柱和100º開花水霧。

  二、       電氣參數

    壓:24伏直流;

水平旋轉電機驅動功率:80W;

俯仰控制電機驅動功率:80W;

直流開花控制電機驅動功率:20W

有線控制距離:大于200m。

無線控制距離:大于150m。

三、       主要結構及功能概述

      1、固定式電控消防炮

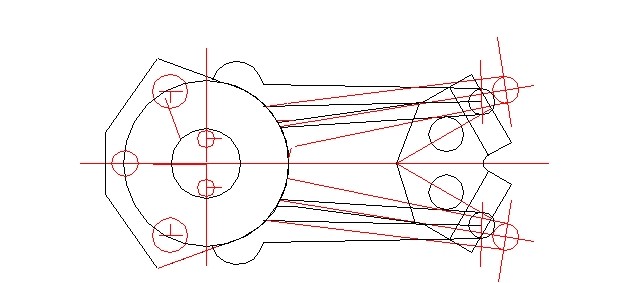

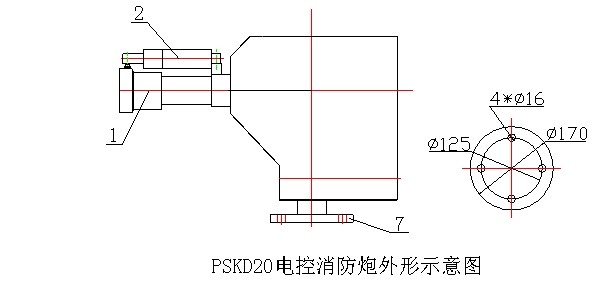

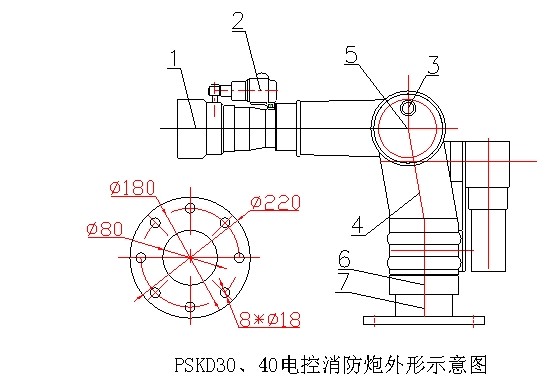

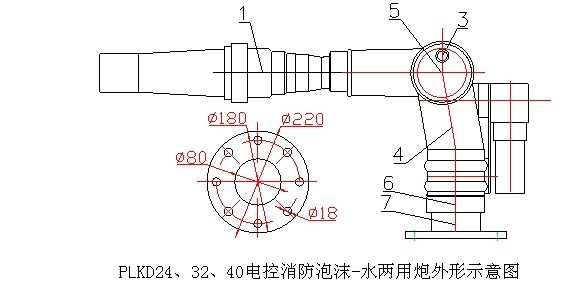

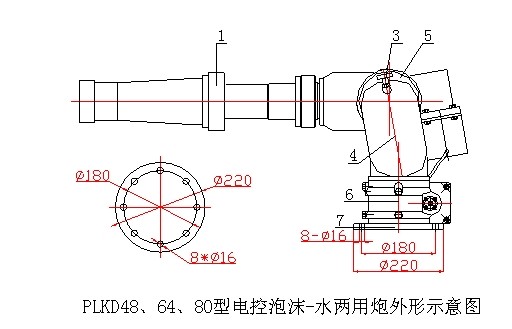

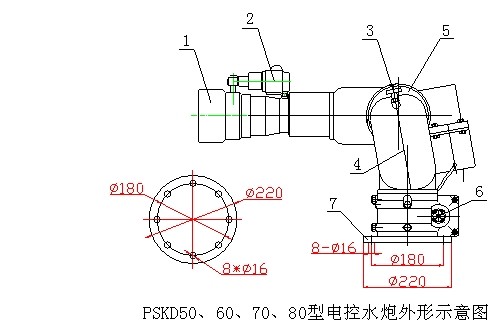

固定式電控消防炮主要結構見以上簡圖,主要由噴嘴總成(1)、直流開花控制機構總成(2)、壓力表(3)、炮身總成(4)、俯仰控制機構總成(5)、水平回轉控制機構總成(6)、底座(7)、接線總成、磁感應限位開關等零部件組成(可根據用戶訂貨需要,更換適合炮頭滿足撲滅各種不同類型的火災)。水平回轉控制機構和俯仰控制機構自鎖能力好,可實現任一位置鎖定,同時采用磁感應開關限位,可保護電機不會因機械限位帶來電流過載而燒毀電機(這是我廠電控消防炮的優點之一)。該炮可根據用戶需要配置兩套控制按鈕,根據使用場所不同可選擇有線和無線遙控兩種控制方式。通過直流開花控制機構作用,可實現炮口水柱射流和開花散射(水霧)。配備手動應急操作裝置,可使用戶在電源電壓過低、線路故障等情況下,手動操作水平回轉與俯仰角度。

  2、移動式電控消防炮

   PSKDY型移動式電控消防炮主要結構見圖一,主要由俯仰控制機構總成(1)、炮座總成(2)、水平回轉控制機構總成(3)、支架總成(4)、進水接扣2-805)、炮頭總成(6)、支架鎖緊裝置(7)、防水式電控箱(8)等零部件組成(可根據用戶訂貨需要,更換適合炮頭滿足撲滅各種不同類型的火災)。水平回轉控制機構和俯仰控制機構自鎖能力好,可實現任一位置鎖定,同時采用磁感應開關限位,可保護電機不會因機械限位帶來的過載而燒毀電機。



四、                 使用說明

1、             固定式電動消防炮

a、先將消防炮噴射方向?qū)?zhǔn)火源。

b、啟動消防水泵給消防炮供水,緩慢加壓到炮的額定工作壓力進行滅火。

c、調整炮的噴射方向,更有效的撲滅火災;固定式電動消防炮的操作模式有三種:有線控制、無線控制、手動控制。

有線控制是指操作者通過手動控制器操控消防炮的4方向運動及開花和直流。

無線控制是指操作者通過無線遙控器操控消防炮的4方向運動及開花和直流。

手動控制是指操作者在電源電壓過低、線路故障等情況下對消防炮的應急操作。

d、火源撲滅完畢后,首先關閉消防水泵;打開球閥的防水開關,排盡炮體及球閥內的余水。

2、             移動式電控消防炮

a、將消防炮抬到火場;將炮的支腿展開,通過支架鎖緊機構將支腿鎖定,炮頭對準火場。

b、將兩根65消防水帶接入炮的兩個進水口,打開電控箱上的電源開關。

c、啟動消防水泵給消防炮供水,緩慢加壓到炮的額定工作壓力進行滅火。

d、通過遙控器,可以遠距離控制炮的水平或俯仰角度,調整炮的噴射方向,更有效的撲滅火災;也可以操縱炮上的手輪或電控箱上的按扭近距離控制消防炮。

e、火災撲滅完畢,首先關閉電控箱上的電源開關;取下消防水帶,放盡炮內余水;最后收攏支腿下圖所示,已便運輸和存放。



1、             無線遙控器

無線遙控器控制面板如下:

1、將遙控器下方KEY鍵條放入鍵槽中,開啟遙控器電源。

2、根據現場情況對消防炮進行動作調整。

   a、按上/下鍵調整消防炮噴射上/下角度。

b、按東/西鍵調整消防炮噴射左/右角度。

c、按停/開鍵調整消防炮自擺動作的開啟/停止。(按停/開鍵調整消防炮閥門的開啟/停止動作。)

d、按南/北鍵調整消防炮的噴射方式開花/直流。

e、對遙控器按鍵進行操作時;指示燈要閃爍。當按鍵時指示燈不閃爍,請更換遙控器電池。電池為9V碳性電池。

   3、當遙控器不工作時請將KEY鍵條從鍵槽中拉出,關閉遙控器電源。

五、                 維護、保養及常見故障處理

1、本產品不應長期處于室外受日曬雨淋,當處于室外作固定炮時,在非工作狀態下應加防護罩,應經常檢查水平、俯仰機構轉動是否靈活,運動范圍是否滿足參數要求。

2、每次噴射完含酸堿或渾濁水后,應清洗水炮內流道;每次噴射完清水后,應使噴嘴處于最低俯角位置,以排盡余水。

3、每半年對機體上轉動位置進行檢查,并加潤滑脂。

4、當由于密封失效造成滲漏時,可更換O型橡膠密封圈。

5、當消防炮有線控制和無線控制都失效時,應首先檢查消防炮是否通電、電壓是否到達24V

六、   電控消防炮控制器(有線/無線型)使用說明

功能參數

1.       無線遙控器

²      無線編碼遙控功能,編碼臺數:16臺;

²      315MHZ/433MHZ高頻無線頻段,功率不大于10毫瓦,無需無線電管制申請;

²      發射距離:開闊地不小于150米;

²      最大8鍵編碼,可實現4個方向運動,直流、開花、閥開(自擺)、閥關(停止自擺);

²      遙控器零功耗待機,電池壽命長;

2.       手動控制器

²      8鍵編碼,可實現4個方向運動,直流、開花、閥開、閥關;

²      按鍵編碼功能:僅為4芯屏蔽連線,可實現8種動作控制;

²      遠距離控制,最長連線不小于20米;

²      鋁合金整體外殼,防水處理:抗腐蝕,抗摔,防水;

3.       電動控制器

²      雙向雙通道直流電機控制,每通道功率不小于100W;

²      雙向推桿電機控制,通道功率不小于70W,加壓時間為7秒;

²      單向常閉電磁水閥控制,功率不小于50W;

²      過載保護功能:當以上負載超過200%時,自動斷開輸出;

²      寬電壓輸入:直流20V30V;

²      輸出零壓降功能:供電電壓即為電機的驅動電壓;

²      電源防接反功能:直流電源反接時不工作,不會損壞內部電路;

²      低電壓時電池保護功能:外部電壓低于20V時,自動斷開輸出;

²      電機自鎖功能:當方向控制到位后,自動鎖定方向,防止打滑;

²      遙控器學習功能:當遙控器損壞或丟失,可用新遙控器進行自學習;

²       鑄鋁外殼,防水端連接,防水處理:可抗腐蝕,防水

安裝說明

安裝電動控制器時請按照以下接線端子功能連接:

端子

腳號

名稱

功能

接法

主控連接端OUT

+24V

外部電源輸入

電源+

電源-

+IN1 IN2-

限位傳感器輸入

傳感器電源+

傳感器1信號

傳感器2信號

傳感器電源-

+CT-

控制電磁水閥輸出

電磁閥線圈

電磁閥線圈

+SY-

噴水方式選擇輸出

方式電機+

方式電機-

+M2-

垂直方向控制輸出

垂直電機+

垂直電機-

+M1-

水平方向控制輸出

水平電機+

水平電機-

手動連接端子J7

G

公共端

屏蔽層

LRDU

編碼輸入

控制線1()

控制線2()

控制線3()

控制線4(藍)

天線



無線接收天線

屏蔽層

接收天線

安裝檢測步驟:

1)       根據使用功能連接以上連線;

2)       打開外部電源開關;

3)       控制板, 上的紅色指示燈應點亮;

4)       按下手動有線遙控器對應鍵,綠色燈應點亮,放開應熄滅;

5)       查看電機運動方向,如相反,對調電機引線;

6)        按下無線遙控器的對應按鍵,綠色燈應點亮,放開應熄滅;

遙控器自學習使用說明

當無線遙控器損壞或丟失時,可向廠家購買新遙控器,通過電動控制器的自學習功能,重新匹配新遙控器,原有遙控器自動失效。學習時請按以下順序:

²      斷開外部電源;

²      插上手動有線遙控器;

²      同時按下并保持“直流”、“開花”按鍵;

²      打開外部電源

²      此時控制板的綠色與紅色指示燈應交替閃亮,松開手動有線遙控器上按鍵;

²      按下并保持新的無線遙控器的“上”號鍵;

²      如控制板的綠色與紅色指示燈同時點亮1秒,則學習成功;

²      如未學習成功,請重復以上操作步驟。

    注:以上步驟需在開啟電源后25秒內學習完畢,否則學習不成功,控制器

自動恢復原狀態。

常見問題檢查

4.       控制板上紅色指示燈不亮:

²      外部電源是否打開?

²      外部電源是否接反?

5.       控制板上紅色指示燈閃亮:

²      電源電壓是否過低?

6.       開始正常,當加載荷時紅色指示燈閃亮:

²      電源電壓過低或允電不足?

²      電源連線太細或連線太遠?

²      直流電機輸出短路?

²      機械已限位,輸出阻矩過大?

7.       手動有線操作無效:

²      操作線是否連接或插反?

²      連接線是否有短路或斷路?

8.       無線遙控器操作無效:

²      遙控器電池是否安裝?

²      遙控器電池是否容量不足?

²      遙控器上編碼地址是否與炮位上編碼地址相同?

²      是否是新遙控器?如是,需進行自學習!

9.       不能用手動搖柄控制電機:

²       驅動器是否斷電?

注:如發生短路或過載時,內部保險斷開,10分鐘后自動恢復!

七、   運輸及貯存

1、       本產品單獨供貨時用木箱包裝,整體吊裝、運輸、貯存。當去掉包裝、可用手進行搬運,但應注意不得碰撞,以免損壞噴嘴、電機。

2、       當貯存期超過一年,啟用時應對產品的性能進行檢查,必要時進行清洗、維護。

3、       產品應貯存在防火、防雨、防曬、防潮及通風良好的場所。

八、  質量保證

用戶在遵守本說明書規定的條件下,產品自發貨之日起一年內,確因制造質量而發生損壞或不能正常工作,并有質量保修卡記錄可查時,本廠免費為用戶修理或更換零部件。

(本公司保留設計變更權,如有設計變更恕不另行通知。)
